ناودانی منقطع یکی از قطعات کلیدی در دیوارهای غیر سازه‌ای مثل بلوک AAC و هبلکس است. این قطعه باعث افزایش استحکام دیوار، جلوگیری از ترک‌خوردگی و انتقال درست نیروها به سازه می‌شود. به زبان ساده، ناودانی منقطع دیوار شما را در برابر زلزله، نشست ساختمان و تغییرات دما مقاوم می‌کند.
استفاده از ناودانی منقطع در پروژه‌های عمرانی، هم برای رعایت مقررات ملی ساختمان و هم برای افزایش دوام دیوار، ضروری است. شرکت خانه بلوک انواع ناودانی منقطع با ابعاد مختلف را ارائه می‌دهد تا اجرای دیوارچینی سریع، استاندارد و مقاوم را برای پیمانکاران و مجریان ممکن کند.
در این مقاله، به بررسی کامل ناودانی منقطع، خرید والپست منقطع، قیمت‌ها و ابعاد مختلف آن می‌پردازیم.
ناودانی منقطع چیست؟

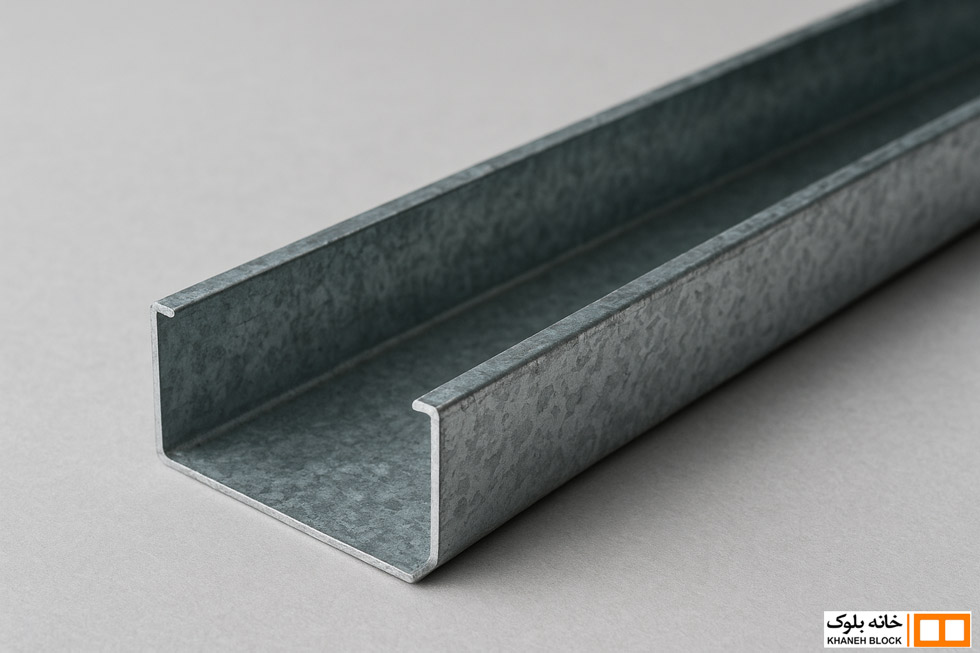

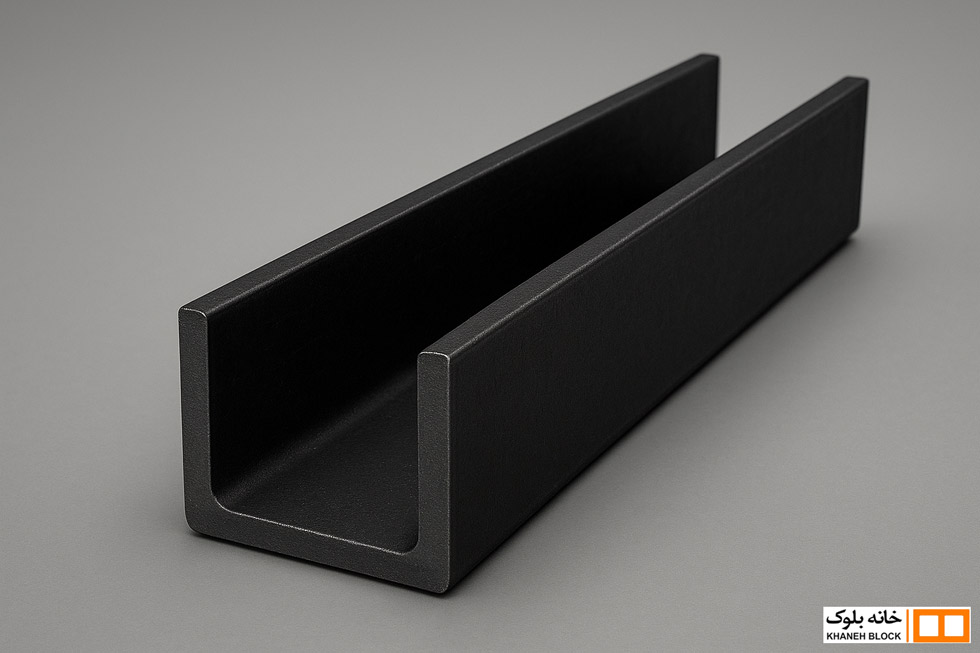

ناودانی منقطع، که به آن والپست منقطع هم گفته می‌شود، یک قطعه فلزی است که از ورق سیاه یا فولاد گالوانیزه ساخته می‌شود و برای تقویت و مقاوم‌سازی دیوارهای بلوک AAC، هبلکس و سایر دیوارهای غیر سازه‌ای استفاده می‌شود. این محصول باعث می‌شود دیوارها در برابر زلزله، لرزش ساختمان، نشست و تغییرات دما مقاوم شوند و ترک نخورند.
وقتی ناودانی منقطع همراه با میلگرد بستر نصب شود، مقاومت دیوار بیشتر می‌شود و به اجرای دیوار استاندارد و اصولی کمک می‌کند. استفاده صحیح از این قطعه مطابق آیین‌نامه 2800 ساختمان، علاوه بر افزایش ایمنی، می‌تواند هزینه‌های نهایی ساخت را هم کاهش دهد.
پیشنهاد میکنم مطلب مفیدی که در مورد وال پست آماده کردیم را مطالعه کنید تا اطلاعات مفیدی به دست بیاورید : وال پست چیست + انواع
ابعاد ناودانی یا والپست منقطع
ناودانی یا والپست منقطع محصولی است که در ابعاد متنوعی تولید می‌شود. به صورت کلی ناودانی‌های تولیدی خانه بلوک، در جان‌های 10.5، 15.5 و 20.5 سانتیمتر، بال 6-7 سانتیمتر و طول‌های 20، 30 و 40 سانتیمتر تولید می‌شوند. به این صورت می‌توان گفت ابعاد ناودانی منقطع به صورت زیر است.
| جان (cm) | بال (cm) | طول (cm) |
|---|---|---|
| 10.5 | 6–7 | 20 |
| 10.5 | 6–7 | 30 |
| 10.5 | 6–7 | 40 |
| 15.5 | 6–7 | 20 |
| 15.5 | 6–7 | 30 |
| 15.5 | 6–7 | 40 |
| 20.5 | 6–7 | 20 |
| 20.5 | 6–7 | 30 |
| 20.5 | 6–7 | 40 |
وزن ناودانی منقطع
وزن ناودانی منقطع با توجه به وزن فولاد گالوانیزه و ورق سیاه محاسبه می‌شود. به صورت کلی وزن هر یک از ناودانی‌های تولید شده در ابعاد ذکر شده، به صورت زیر است.
| جان (سانتیمتر) | بال (سانتیمتر) | طول (سانتیمتر) | وزن (گرم) |
|---|---|---|---|
| 10.5 | 6–7 | 20 | 800 |
| 10.5 | 6–7 | 30 | 1250 |
| 10.5 | 6–7 | 40 | 1600 |
| 15.5 | 6–7 | 20 | 920 |
| 15.5 | 6–7 | 30 | 1550 |
| 15.5 | 6–7 | 40 | 2000 |
| 20.5 | 6–7 | 20 | 1100 |
| 20.5 | 6–7 | 30 | 1800 |
| 20.5 | 6–7 | 40 | 2150 |
نحوه اجرای ناودانی
ناودانی به دو صورت درون دیوار اجرا می‌شود.
- اتصال ناودانی به ستون به وسیله میلگرد بستر
- اجرای ناودانی یا والپست منقطع به وسیله انکر بولت و نبشی کشی
در وال پست عمودی، باید ناودانی به گونه‌ای اجرا شود که به زیر تیر متصل شود. هنگام اجرای وال پست منقطع باید فاصله بحرانی تیر را رعایت کرده و در این فاصله ناودانی را جایگذاری کنیم.
کاربرد ناودانی
ناودانی سبب می‌شود تا دیوار و تیغه‌ها به اسکلت ساختمان محکم‌تر وصل شوند. درواقع هنگام بروز حوادثی همچون زلزله، نیروهای وارده را از دیوار به فریم ساختمان منتقل می‌کند و سبب پیشگیری از تخریب می‌گردد.
درواقع وجود ناودانی یا بست رادیکالی سبب افزایش ایمنی ساختمان می‌شود و هر چه تعداد تجهیزات بیشتر شود، حفاظت از دیوارها در برابر نیروهای وارده افزایش می‌یابد.
روش نصب ناودانی
برای نصب ناودانی منقطع باید فاصله بین آنها رعایت شود. اندازه ناودانی‌ها 40 تا 50 سانت است و میزان ضخامت آن 2 میل می‌باشد. برای نصب ناودانی باید حدود خط نصب مشخص باشد. لازم است دیوار برای نصب ناودانی حتما شاقول باشد. برای نصب ناودانی یا خرید والپست منقطع از دو روش استفاده از میخ کاشت به صورت چرخشی و استفاده از صفحات فولادی دارای گل میخ کاربرد دارد.
فاصله ناودانی منقطع
فاصله ناودانی منقطع به صورتی است که در هر یک متر، یک عدد ناودانی باید نصب شود. به طور کلی، اغلب اندازه‌های ناودانی 40 سانتی متر است.
انواع ناودانی یا خرید والپست منقطع
دو نوع ناودانی دیوار و ناودانی سقف وجود دارد.
ناودانی دیوار از جمله راهکارهای موثر اتصال دیوار به سازه است. به لحاظ ظاهری ناودانی دیوار کاملا مشابه ناودانی سقف است اما در مواردی به لحاظ عرض ممکن است تفاوت‌هایی وجود داشته باشد.
ناودانی سقف همانطور که ذکر شد همانند ناودانی دیوار است اما عرض بال کمتری از آن دارد.
نکات مهم در اجرای ناودانی گالوانیزه
نکات مهمی در ضوابط اجرایی ناودانی منقطع وجود دارد که از جمله آنها می‌توان به موارد زیر اشاره کرد.
اتصال ناودانی به سازه بتنی نباید به روش اتصال ضربه‌ای صورت گیرد.
ناودانی باید در فواصل یک متری در زیر و روی ستون اجرا شود. تا در هنگام زلزله دیوار به صورت کشویی درون ناودانی‌ها حرکت کرده و به سبب آن دیوار آسیب نبیند. راجع به قیمت ناودانی منقطع گالوانیزه نیز می‌توانید با کارشناسان شرکت ارتباط بگیرید.
تفاوت بین بست رادیکالی هبلکس و ناودانی منقطع چیست؟
بست رادیکالی که با نام‌های بست اتصال و بست U نیز سناخته می‌شود موجب اتصال دیوار به اعضای سازه‌ای می‌شود. بست رادیکالی در دیوارهای هبلکس با هر عرض و طولی که داشته باشند، به کار می‌رود. این بست به منظور انتقال نیروهای وارد شده به دیوار مورد استفاده قرار می‌گیرد و از حرکت عرضی دیوار در هنگام زلزله جلوگیری می‌کند. اما ناودانی منقطع یا والپست منقطع موجب اتصال محکم تر بلوکها به یکدیگر و در نتیجه استحکام دیوارها می‌شود.
از والپست منقطع در ساخت چه دیوار هایی بیشتر استفاده می شود؟
درست است که بلوک هبلکس یکی از سبک‌ترین و ایمن ترین بلوکها در صنعت ساخت و ساز است. اما به صورت کلی از والپست منقطع یا همان ناودانی منطقع در ساخت دیوارهای هبلکس و همچنین دیوارهای ساخته شده با سفال، بیشتر استفاده می‌شود. علیرغم اینکه بلوک هبلکس نسبت به سایر بلوکها دارای هزینه بالاتری است، ما امروزه به یکی از محبوب ترین بلوکها برای ساخت و ساز تبدیل شده است.
فاصله وال پست یا ناودانی منقطع از هم
برای اتصال دیوار و تعیین فاصله ناودانی منقطع زیر تیر، باید از وال پست منقطع سقفی 20 سانتیمتری استفاده کرد و آنها را در فاصله 75 سانتیمتری از یکدیگر قرارداد. به منظور تعیین فاصله وال پست یا ناودانی منقطع از هم می‌توان از وال پست منقطع 40 سانتیمتری نیز استفاده کرد اما توجه داشته باشید که در صورت استفاده از وال پست با طول 40 سانتیمتر، فواصل قرارگیری آنها باید بیشتر از 75 سانتیمتر باشد. در ادامه این مطلب از خانه بلوک به بررسی فاصله والپست یا ناودانی منقطع از هم می‌پردازیم.
الزامات و جزئیات نصب و اجرای والپست منقطع
برخی از الزامات و جزئیات نصب، اجرای وال پست منقطع در راستای فاصله ناودانی منقطع از هم به شرح زیر است:
- در دیوارهایی که طول بیشتر از 4 متر دارند باید از وال پست میانی جهت مهار دیوار استفاده کرد و در دیوارهایی که بیشتر از 3.5 متر ارتفاع دارند باید از کلاف افقی استفاده کرد.
- لبه قائم دیوارها به ستون‌ها دیوارهای برشی و یا اتصالشان به سایر اعضای قائم سازه‌ای باید به نحوی باشد که مانع از دریفت نسبی ساختمان نشود.
- وال پست، میلگرد بستر و گیره و قلاب آن باید تماما از جنس فولاد گالوانیزه باشند و یا اینکه روکش ضد زنگ بر روی آنها کار شده باشد. ضخامت ورق فولاد ST-37 باید 2 میلیمتر، و میلگرد باید حداقل نمره 4 باشد.
- در محل اتصال دیوار به اعضای سازه‌ای مانند ستون و دیوار برشی، باید به ازای هر متر از ارتفاع طبقه، یک وال پست منقطع 40 سانتیمتری قرار داده شود. برای مثال برای دیواری با 3 متر ارتفاع، 3 عدد وال پست باید برای جداسازی دیوار از ستون مورد استفاده قرار گیرد.
- وال پست‌ها باید با استفاده از رول بولت و یا پیچ و رول پلاک به دیوار متصل گردند. بدین منظور باید حداقل از 2 پیچ و رول پلاک‌های نمره 6 یا 8 با طول مهاری 5 سانتیمتری استفاده کرد.
- محل تلاقی دیوارهای داخلی و دیوارهای پیرامونی که حالتی T شکل دارد باید توسط وال پست انتهایی و یا بست رادیکالی و طرفه از یکدیگر جدا شوند. استفاده از بست‌های رادیکالی در این امر، از نظر اقتصادی بسیار مقرون به صرفه است و صرفه اقتصادی آن از وال پست انتهایی نیز بیشتر است.
- هم راستا بودن افقی وال پست‌ها و شاغول بودن آنها در هر طبقه باید کنترل شوند. این امر به وسیله ریسمان کشی انجام می‌شود. فاصله بین دیوار تا ستون که معمولا 3 سانتیمتر است، یعنی 0.01 ارتفاع طبقه، باید به وسیله موادی انعطاف پذیر مانند یونولیت ، پلی استایرن و پشم سنگ پر شود.
- وادارهای میانی و انتهایی در کف باید به پلیت یا همان صفحات اتصال وال پست، جوش داده شوند. برای وادار یا وال پست‌های دیوارهای 10 و 15 سانتیمتری باید از صفحات 0.3*20*20 سانتیمتری و برای وال پست‌های دیوارهای 20 سانتیمتری باید از صفحات 0.3*30*30 سانتیمتری استفاده کرد. صفحات اتصال وال پست منقطع، خودشان باید از قبل به وسیله رول بولت‌های نمره 8 یا 10 به کف متصل و تثبیت شوند
- فاصله وال پست ها از هم و وادارهای میانی و انتهایی در بالا داخل یک ناودانی منقطع سقفی (اتصال کشویی وادار یا براکت) به طول 20 سانتیمتر و جان 0.5 سانتیمتر بیشتر از جان وادار قرار گیرد تا هنگام زلزله در بالا به صورت کشویی آزادانه حرکت کند و وادار به‌صورت طره عمل کنند. باید توجه داشت که این اتصال کشویی باید همانند دیگر وال پست‌های سقفی به زیر تیر باشد. این اتصال باید توسط پیچو رول پلاک صورت گیرد. متصل شود. این اتصال باید به وسیله 2 پیچ و رول پلاک با طول مهاری 5 سانتیمتری صورت گیرد. در این حالت نصب پلیت بر روی سقف و زیر تیر ضروری نیست.
- در دیوارهای با ارتفاع بیشتر از 3.5 متر باید از کلاف افقی H استفاده شود و این کلاف افقی روی نبشی زیر سری که به وادار جوش داده شده است قرار می‌گیرد.
- میلگردهای بستر قائم باید حداقل باید 40 سانتیمتر یعنی هر 2 رج در میان از یکدیگر فاصله داشته باشند و حداکثر فاصله‌ای که می‌توانند داشته باشند 100 سانتیمتر یعنی هر 5 رج در میان است.
- تعداد شاخه‌های میلگرد بستر مورد نیاز برای هر طبقه (با فرض شاخه‌های 3 متری ودر3 ردیف) برابر است با سه سوم طول دیوار. دلیل این محاسبه این است که شاخه‌های میلگرد 3 متری بوده و 3 ردیف نیز برای مسلح کردن دیوار لازم است.
- میله‌های جانبی میلگرد بستر، برای پیوستگی بیشتر جهت انتقال تنش از یک قسمت به قسمت دیگر، باید به طول 30 سانتیمتر یا 75 برابر قطر میلگرد اور لپ یا هم پوشانی شود. در انتهای دیوار نیز در سوراخ‌های لوبیایی بال وال پست خم 270 درجه شود یا توسط گیره و قلاب مناسب به وال پست منقطع متصل گردد.
دفتر مرکزی تهران
021284283
سلام. در دیوارهای باربر ساختمان ما از ناودانی‌های منقطع با ابعاد نامناسب استفاده شده است. این ناودانی‌ها در قسمت اتصال به ستون‌ها جوشکاری ضعیفی دارند. نگرانیم که این موضوع باعث ضعف در سازه ساختمان شود. آیا این مشکل قابل رفع است و چه راهکارهایی پیشنهاد می‌کنید؟
مشکلاتی که در مورد ناودانی‌های منقطع و جوشکاری ضعیف آنها مطرح کردید، بسیار جدی هستند و می‌توانند بر استحکام کلی ساختمان تأثیرگذار باشند. بله، این مشکل قابل رفع است اما نیاز به بررسی دقیق توسط یک کارشناس سازه و اجرای عملیات ترمیمی توسط یک تیم متخصص دارد. تقویت اتصالات، تعویض ناودانی و تقویت سازه از دیگر موارد دارای اهمیت است.
با سلام. متوجه ترک‌های ریزی در دیوارهای ساختمان شده‌ایم. پس از بررسی، متوجه شدیم که ناودانی‌های منقطع به درستی اجرا نشده‌اند. این موضوع می‌تواند باعث ضعف در سازه ساختمان و در درازمدت باعث نشست ساختمان شود. چه باید کرد؟
ترک‌های ریز در دیوارها و اجرای نادرست ناودانی‌ها، می‌تواند نشانه‌ای از مشکلات جدی در ساختمان باشد. دلیل بروز این مشکل اجرای نادرست ناودانی، نفوذ رطوبت به داخل ساختمان، ضعیف شدن ملات و نشست ساختمان است. توصیه می‌شود که در اسرع وقت اقدامات لازم را انجام دهید تا از پیشرفت آسیب‌ها و هزینه‌های بیشتر جلوگیری شود.
